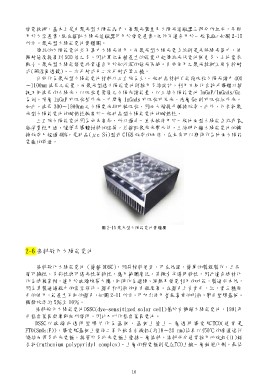

Page 18 -

發電技術，基本上是由聚光型太陽能晶片、高聚光裝置及太陽光追蹤器三部分所組成，早期
用於太空產業，現在搭配太陽光追蹤器可用於發電產業，但仍不適合用於一般家庭，如圖 2-10
所示，聚光型太陽能電池實體圖。

傳統的太陽能電池並不集中太陽光使用，而聚光型太陽光電系統則是先將陽光集中，使
照射強度提高到 500 倍之多，因此單位面積產生的能量比起傳統光伏電池板更多、土地需求
較小，聚光型太陽能發電非常適合用於如沙漠的強光區域。目前使用之聚光技術主要有折射
式(菲涅爾透鏡)、一次反射式及二次反射式等三種。

目前作為聚光型太陽能電池材料以三五族為主，一般矽晶材料只能夠吸收太陽光譜中 400
～1100nm 波長之能量，而聚光型透太陽能電池則採用多結設計，利用不同化合物半導體以捕
捉不同波長的太陽光，以吸收更寬廣之太陽光譜能量，以三結太陽能電池 InGaP/InGaAs/Ge
為例，頂層 InGaP 可吸收紫外光、中間層 InGaAs 可吸收可見光、底層 Ge 則可吸收紅外光，
如此，波長 300～1900nm 之太陽電光均可被吸收，因而大幅提升轉換效率。此外，化合物聚
光型太陽能電池的耐熱性較高於一般矽晶型太陽能電池的耐熱性。

三五族太陽能電池因為成本高昂，所以過去一直未被使用於一般地面型太陽能系統或家
庭消費性用途，隨著半導體材料的進展，並搭配聚光光學元件，三結砷化鎵太陽能電池的轉
換效率已超過 40%，是矽晶(μc-Si)型或 CIGS 效率的兩倍，在未來可以期待作為地面太陽能
電廠的前途。

圖 2-10 聚光型太陽能電池實體圖

2-6 染料敏化太陽能電池

染料敏化太陽能電池（簡稱 DDSC），因其材料便宜、可在低溫、簡單的製程製作，且具
備可撓性、多彩性與可透光性等特性，應用範圍廣泛。其擁有半透明特性，因此適合建材化
作為建築窗材，適用於玻璃帷幕大樓，同時作為遮陽、絕熱及發電利用的功能，製造成本低，
因為其製造過程中的真空條件。顏色和形狀的自由程度高。在顏色上有青色，紅，黃三種原
色的使用，能產生不同的顏色，如圖 2-11 所示。可切出使用者最喜愛的形狀，彎曲塑膠基板。
轉換效率約 5％至 10％。

染料敏化太陽能電池DSSC(dye-sensitized solar cell)屬於有機類太陽能電池，1991年
由格雷策爾與奧勒岡所發明，因此又叫作格雷策爾電池。

DSSC 以 玻 璃 或 透 明 塑 膠 片 作 為 基 板 ， 基 板 上 塗 上 一 層 透 明 導 電 膜 TCO( 通 常 是
FTO(SnO2:F))，導電膜基板上塗佈二氧化鈦奈米微粒(約10～20 nm)後再以450℃的高溫進行
燒結而得多孔光電極，接著於多孔光電極上塗抹一層染料，染料成分通常採用吡啶釕(Ⅱ)錯
合物(ruthenium polypyridyl complex)。上層的對電極則是在TCO上鍍一層鉑催化劑，最後

16
