高英高級工商職業學校【電機電子群】實習教學大綱

年級 一 學 期 第二學期 上課時數 6

實習項目 基礎電子實習 實習單元 基本工具的認識與使用

一、教學大綱：

1.瞭解基本工具的種類與功能

2.能正確的使用基本工具

3.瞭解焊接的規則與要領

4.能熟練焊接的技術

二、使用儀表、工具 2.斜口鉗
1.尖嘴鉗 4.剝線鉗
3.平口鉗 6.電烙鐵
5.螺絲起子

三、使用材料 2. 銅線 1.0mm x 30cm
1. 萬用電路板 85x85mm x 1 4. 銲錫
3. 萬用電路板 125x76mm x 1

三、工作圖

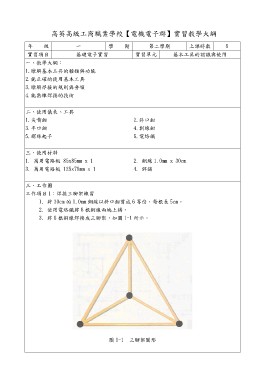

工作項目 1：焊接三腳架練習

1. 將 30cm 的 1.0mm 銅線以斜口鉗剪成 6 等份，每根長 5cm。
2. 使用電烙鐵將 6 根銅線兩端上錫。
3. 將 6 根銅線焊接成三腳架，如圖 1-1 所示。

圖 1-1 三腳架圖形
