CH-CPLD 補充教材
例 3： BCD 碼轉換 7 段顯示
(1) 直接列真值表，化簡。
(2) 利用現成 IC 7447(共陽)，7448(共陰)。
例 4： BCD 碼轉換二進制
(1) 列真值表：
① 若一位數，則無意義(因二進制等於 BCD 碼)。
② 若二位數 BCD 碼，則真值表須 256 列 7 行，人工借助卡若圖化簡，很
繁，很不容易。用一顆 ROM 取代，則 ROM 大小至少 256＊7 bit。
(2) 用現成 IC(74184)
74184 唯一專門執行 BCD 碼制對二進制轉換。5 個輸入，8 個輸出
(其中 5 個輸出，其餘 3 個用來控制是否取 9 補數或 10 補數)。

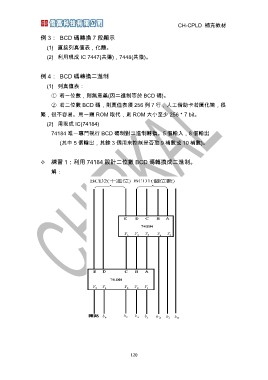

練習 1：利用 74184 設計二位數 BCD 碼轉換成二進制。
解：
120
