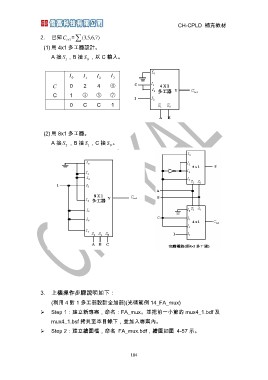

Page 106 -

CH-CPLD 補充教材

∑2. 已知 Ci+1 = (3,5,6,7)

(1) 用 4x1 多工器設計。
A 接 S1 ，B 接 S0 ，以 C 輸入。
I0 I1 I2 I3
C 0 2 4⑥
C 1 ③⑤⑦
0CC 1

(2) 用 8x1 多工器。
A 接 S2 ，B 接 S1 ，C 接 S0 。

3. 上機操作步驟說明如下：

(利用 4 對 1 多工器設計全加器)(光碟範例 14_FA_mux)
¾ Step 1：建立新專案，命名：FA_mux。並把前一小節的 mux4_1.bdf 及

mux4_1.bsf 拷貝至本目錄下，並加入專案內。
¾ Step 2：建立繪圖檔，命名 FA_mux.bdf，繪圖如圖 4-57 示。

104
