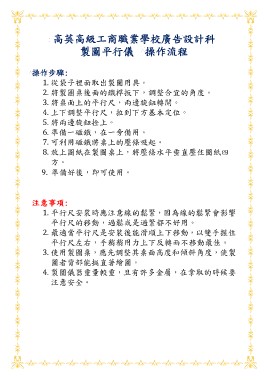

高英高級工商職業學校廣告設計科
製圖平行儀 操作流程

操作步驟:
1. 從袋子裡面取出製圖用具。
2. 將製圖桌後面的鐵桿扳下，調整合宜的角度。
3. 將桌面上的平行尺，兩邊旋鈕轉開。
4. 上下調整平行尺，拉到下方基本定位。
5. 將兩邊旋鈕拴上。
6. 準備一磁鐵，在一旁備用。
7. 可利用磁鐵將桌上的壓條吸起。
8. 放上圖紙在製圖桌上，將壓條水平垂直壓住圖紙四
方。
9. 準備好後，即可使用。

注意事項:
1. 平行尺安裝時應注意線的鬆緊，因為線的鬆緊會影響
平行尺的移動，過鬆或是過緊都不好用。
2. 最適當平行尺是安裝後能滑順上下移動，以雙手握住
平行尺左右，手稍稍用力上下反轉而不移動最佳。
3. 使用製圖桌，應先調整其桌面高度和傾斜角度，使製
圖者背部能挺直著繪圖。
4. 製圖儀器重量較重，且有許多金屬，在拿取的時候要
注意安全。
