高英高級工商職業學校

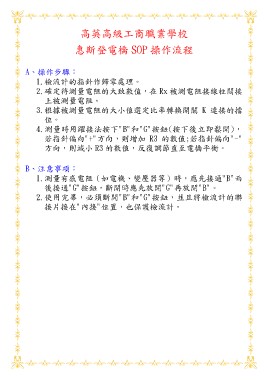

惠斯登電橋 SOP 操作流程

A、操作步驟：
1.檢流計的指針作歸零處理。
2.確定待測量電阻的大致數值，在 Rx 被測電阻接線柱間接
上被測量電阻。
3.根據被測量電阻的大小值選定比率轉換開關 K 連接的擋
位。
4.測量時用躍接法按下"B"和"G"按鈕(按下後立即鬆開)，
若指針偏向"+"方向，則增加 R3 的數值;若指針偏向"-"
方向，則減小 R3 的數值，反復調節直至電橋平衡。

B、注意事項：
1.測量有感電阻（如電機、變壓器等）時，應先接通"B"而
後接通"G"按鈕，斷開時應先放開"G"再放開"B"。
2.使用完畢，必須斷開"B"和"G"按鈕，並且將檢流計的聯
接片接在"內接"位置，也保護檢流計。
