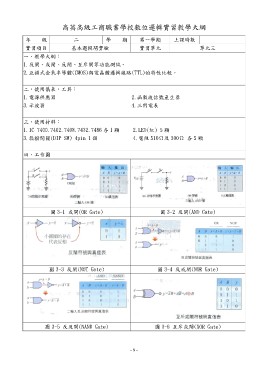

高英高級工商職業學校數位邏輯實習教學大綱

年 級 二 學 期 第一學期 上課時數

實習項目 基本邏輯閘實驗 實習單元 單元三

一、教學大綱：

1.及閘、或閘、反閘、互斥閘等功能測試。

2.互補式金氧半導體(CMOS)與電晶體邏輯線路(TTL)的特性比較。

二、使用儀表、工具： 2.函數波信號產生器
1.電源供應器 4.三用電表
3.示波器

三、使用材料： 2.LED(紅) 5 顆
1.IC 7400.7402.7408.7432.7486 各 1 顆 4.電阻 510Ω及 300Ω 各 5 顆
3.指撥開關(DIP SW) 4pin 1 個

四、工作圖

圖 3-1 或閘(OR Gate) 圖 3-2 及閘(AND Gate)

圖 3-3 反閘(NOT Gate) 圖 3-4 反或閘(NOR Gate)

圖 3-5 反及閘(NAND Gate) 圖 3-6 互斥或閘(XOR Gate)
