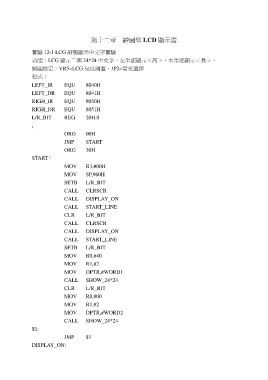

第十二章 繪圖型 LCD 顯示器

實驗 12-1 LCG 靜態顯示中文字實驗
功能：LCG 顯示二個 24*24 中文字，左半部顯示＜高＞，右半部顯示＜長＞。
開關設定：VR5=LCG 亮度調整，JP2=背光選擇
程式：

LEFT_IR EQU 8040H

LEFT_DR EQU 8041H

RIGH_IR EQU 8050H

RIGH_DR EQU 8051H

L/R_BIT REG 20H.0

;

ORG 00H

JMP START

ORG 30H

START：

MOV R3,#00H

MOV SP,#60H

SETB L/R_BIT

CALL CLRSCR

CALL DISPLAY_ON

CALL START_LINE

CLR L/R_BIT

CALL CLRSCR

CALL DISPLAY_ON

CALL START_LINE

SETB L/R_BIT

MOV R0,#40

MOV R1,#2

MOV DPTR,#WORD1

CALL SHOW_24*24

CLR L/R_BIT

MOV R0,#00

MOV R1,#2

MOV DPTR,#WORD2

CALL SHOW_24*24

$1:

JMP $1

DISPLAY_ON:
