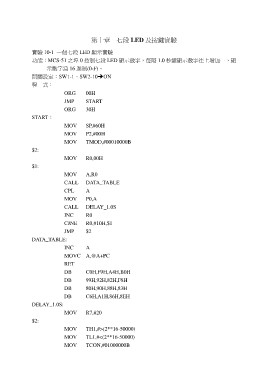

第十章 七段 LED 及按鍵實驗

實驗 10-1 一個七段 LED 顯示實驗
功能：MCS-51 之埠 0 控制七段 LED 顯示數字，每隔 1.0 秒鐘顯示數字往上增加一，顯

示數字為 16 進制(0-F)。
開關設定：SW1-1、SW2-10ON
程 式：

ORG 00H

JMP START

ORG 30H

START：

MOV SP,#60H

MOV P2,#00H

MOV TMOD,#00010000B

$2:

MOV R0,00H

$1:

MOV A,R0

CALL DATA_TABLE

CPL A

MOV P0,A

CALL DELAY_1.0S

INC R0

CJNE R0,#10H,$1

JMP $2

DATA_TABLE:

INC A

MOVC A,@A+PC

RET

DB C0H,F9H,A4H,B0H

DB 99H,92H,82H,F8H

DB 80H,90H,88H,83H

DB C6H,A1H,86H,8EH

DELAY_1.0S:

MOV R7,#20

$2:

MOV TH1,#>(2**16-50000)

MOV TL1,#<(2**16-50000)

MOV TCON,#01000000B
