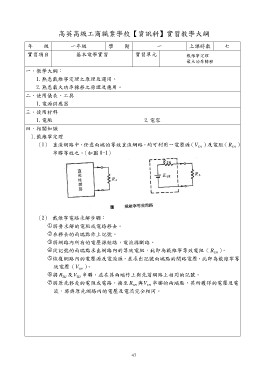

高英高級工商職業學校【資訊科】實習教學大綱

年級 一年級 學 期一 上課時數 七
實習項目 實習單元
基本電學實習 戴維寧定理
最大功率轉移

一、教學大綱：

1.熟悉戴維寧定理之原理及運用。

2.熟悉最大功率轉移之原理及應用。

二、使用儀表、工具

1.電源供應器

三、使用材料

1.電阻 2.電容

四、相關知識

1.戴維寧定理

（1） 直流網路中，任意兩端的等效直流網路，均可利用一電壓源（VTH ）及電阻（ RTH ）
串聯等效之。（如圖 8-1）

（2） 戴維寧電路求解步驟：

將要求解的電阻或電路移去。
在移去的兩端點作上記號。
將網路內所有的電壓源短路，電流源斷路。
從記號的兩端點求出網路內的等效電阻，此即為戴維寧等效電阻（ RTH ）。
恢復網路內的電壓源及電流源，並求出記號兩端點的開路電壓，此即為戴維寧等

效電壓（VTH ）。

將 RTH 及VTH 串聯，並在其兩端作上與先前網路上相同的記號。
將原先移走的電阻或電路，接至 RTH 與VTH 串聯的兩端點，其所獲得的電壓及電

流，將與原先網路內的電壓及電流完全相同。

47
