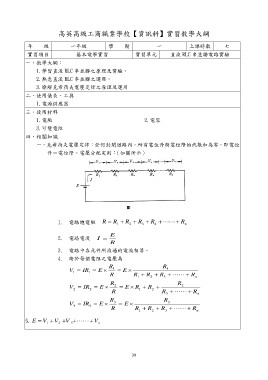

高英高級工商職業學校【資訊科】實習教學大綱

年級 一年級 學期 一 上課時數 七

實習項目 基本電學實習 實習單元 直流 RLC 串並聯電路實驗

一、教學大綱：

1.學習直流 RLC 串並聯之原理及實驗。

2.熟悉直流 RLC 串並聯之運用。

3.瞭解克希荷夫電壓定律之原理及運用

二、使用儀表、工具

1.電源供應器

三、使用材料

1.電阻 2.電容

3.可變電阻

四、相關知識

一、克希荷夫電壓定律：任何封閉迴路內，所有電位升與電位降的代數和為零。即電位

升＝電位降。電壓分配定則：（如圖所示）

1. 電路總電阻 R  R1  R2  R3  R4    Rn

2. 電路電流 I  E
R

3. 電路中各元件所流過的電流相等。

4. 跨於每個電阻之電壓為

V1  IR1  E R1  E R1  R2 R1
R  R3    Rn

V2  IR2  E  R2  E  R1  R2  R3 R2
R    Rn

V3  IR3  E  R3  E R3
R R1  R2  R3    Rn

5. E  V1  V2 V 3  Vn
