 SOURCE INT/EXT：觸發（同步）信號選擇，平時多置於 INT 的位置。
 MODE TV/NORM：觀測型式的選擇，平時置於 NORM 之位置。
 SLOPE＋/－：選擇顯示波形之斜率，無論置於那個位置示波器都能工作。
 LEVEL：此旋鈕用來改變波形的起始點位準。

  PULL 5 ：此旋鈕可調整波形之水平位置。當旋鈕被往外接出時水平掃描的速
MAG 

度會增為 5 倍。
 TIME/CM：水平掃描時間粗調。當被轉到 H IN 位置時，水平掃描電壓需由示波器

外部輸入。
 VARIABLE：水平掃描時間微調，平時多順時針轉到底。
 ROTATION：光跡傾斜時可調整此鈕，使之成水平。

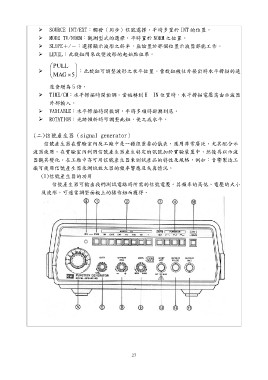

(二)信號產生器（signal generator）
信號產生器在實驗室內及工廠中是一種很重要的儀表，應用非常廣泛，尤其配合示

波器使用。在實驗室內利用信號產生器產生特定的訊號加於實驗裝置中，然後再以示波
器觀其變化。在工廠中亦可用信號產生器來測試產品的特性及規格，例如：音響製造工
廠可使用信號產生器來測試放大器的頻率響應及失真情況。

(1)信號產生器的功用
信號產生器可輸出我們測試電路時所需的信號電壓。其頻率的高低、電壓的大小

及波形，可適當調整面板上的操作鈕而獲得。

27
