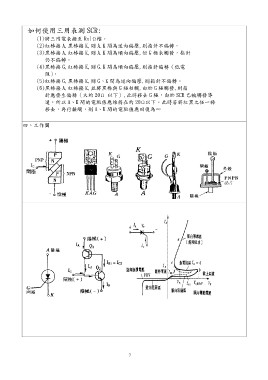

如何使用三用表測 SCR:
(1)將三用電表撥至 RxlΩ檔。
(2)紅棒接 A,黑棒接 K,則 A.K 間為逆向偏壓,則指針不偏轉。
(3)黑棒接 A,紅棒接 K,則 A.K 間為順向偏壓,但 G 極未觸發，指針
仍不偏轉。
(4)黑棒接 G,紅棒接 K,則 G.K 間為順向偏壓,則指針偏轉（低電
阻）。
(5)紅棒接 G,黑棒接 K,則 G、K 間為逆向偏壓,則指針不偏轉。
(6)黑棒接 A,紅棒接 K,並將黑棒與 G 極相觸,由於 G 極觸發,則指
針應發生偏轉（大約 20Ω 以下）,此時移去 G 極，由於 SCR 已被觸發導
通，所以 A、K 間的電阻值應維持在約 20Ω以下。此時若將紅黑之任一棒
移去，再行接觸，則 A、K 間的電阻值應回復為∞
四、工作圖
