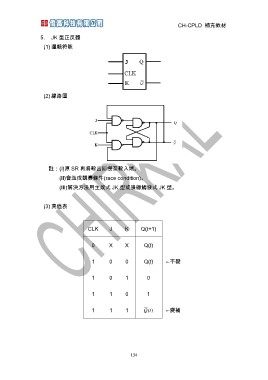

5. JK 型正反器
(1) 邏輯符號

(2) 線路圖

註：(I)原 SR 再將輸出回授至輸入端。
(II)會造成競賽條件(race condition)。
(III)解決方法用主奴式 JK 型或邊緣觸發式 JK 型。

(3) 真值表

CLK J K Q(t+1)

0 X X Q(t)

1 0 0 Q(t) ←不變

1 01 0

1 10 1

1 1 1 Q(t) ←變補
