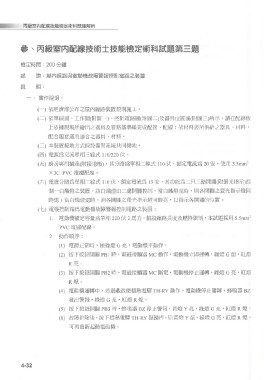

丙級室內配線技能檢定術科題庫解析

參＼丙級室內配線技術士技能檢定術科試題第三題

檢定時間:200分鐘

試題:屋內線路與電動機故障髻報控制電路之裝苣

說明:

-＼霞作說明:

﹙﹙--））l依八經經濟儕首部∣公』布公之布屋之內屋內線線路路裝裝置直規現貝貝IIll她施-工L。。

（二）依單線圖、工作圖﹙附圖-）、控芾I∣電路圖﹙附圖二）及器具位置圖﹙附圖三）所示,請在配線板

上依據現場所繪出之器具及管路基準線完成配管、配線;依材料表所供給之器具、材料,

配合題意選用適合之器具、材料。

（三）本裝置接地方式探設備與系統共同接地。

﹙四）電源烏交流單相三線式ll0／220伏。

（五）廚房專用插座（附接地極）,其分路烏單相二線式】l0伏,額定電流篇20安,使用3.5m㎡

x3CPVC電纜配線。

﹙六）電燈分路篇單相二線式ll0伏,額定電流篇l5安,其功能烏二只三路開關﹙附螢光指示）控

制-白熾燈之裝置。該白熾燈由二處開關控制,當白熾燈亮時,則各開關之螢光指示燈同

時熄;當白熾燈熄時,貝I∣各開關之螢光指示燈同時亮,以指示各開關的位置。

（七）電機控制箱烏電動機故障警報控制電路之裝置:

l 電動機額定容量烏單相220伏2馬力。假設線路長度及壓降限制,本試題探用5.5mm2

PVC電線配線。

勺 動作I∣偵序:
≡

（l）電源正常時,僅綠燈G亮,電動機不動作。

（2）按下按鈕開關PBl時,電磁接觸器MC動作,電動機立即運轉,綠燈G熄,紅燈

R亮。

（3）按下按鈕開關PB2時,電磁接觸器MC斷電,電動機停止運轉,綠燈G亮,紅燈

R熄。

（斗）電動機運轉中,若過載致使積熱電驛TH﹣RY動作,電動機停止運轉,蜂鳴器BZ

發出警報,綠燈G亮,紅燈R熄。

﹙5）按下按鈕開關PB3時,蜂鳴器BZ停止警報,黃燈Y亮,綠燈G亮,紅燈R熄。

（6）故障排除後,按下積熱電驛TH-RY復歸桿,則黃燈Y熄,綠燈G亮,紅燈R熄,

可再重新起動電動機。

4-32
