Page 53 -

第4章室內配線技能檢定術科寅作

（a）實體圖

NAB
E

LCB
l5
50

G|•|•|•|•|•|

（b）配線圖

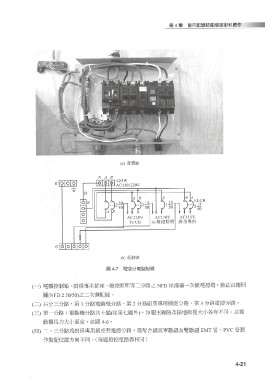

圄斗﹣7電燈分電盤配線

（-）電機控制箱、廚房專用插座、燈控照明等三分路之NPB保護器－次側電源端,務必由總開

關（NFB230／50）之二次側配線。

（二）共分三分路,第l分路電動機分路、第2分路廚房專用插座分路、第3分路電燈分路。
﹙三）第-分路:電動機分路共十題﹙除第七題外）,每題主線路及接地線徑大／l﹨各有不同。以電

動機馬力大／l﹨而定,如圖斗﹣6。

（四）二、三分路篇廚房專用插座與電燈分路,需配合題意單數題及雙數題EMT管、PVC管製

作裝配位置方向不同。（每題燈控電路都相同）

•=21
