丙級室內配線技能檢定術科題庫解析

（a）賈體圖

IAB

E 四里 |

〕涔﹩LCB
20
50

ACll0V

廚房專插

||

G|•|•|•|•|0|

﹙b）配線圖

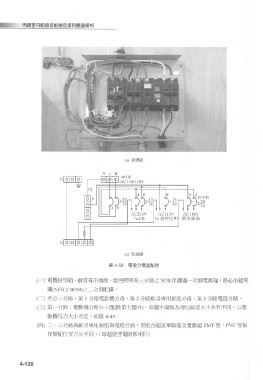

圄4﹣50電燈分電盤配線

（-）電機控制箱、廚房專用插座、燈控照明等三分路之NFB保護器-次側電源端,務必由總開
關﹙NPB230／50）之二次側配線。

（二）共分三分路,第l分路電動機分路、第2分路廚房專用插座分路、第3分路電燈分路。
（三）第-分路:電動機分路共十題（除第七題外）,每題主線路及接地線徑大／l﹨各有不同。以電

動機馬力大／l﹨而定,如圖4-4g。

（四）二、三分路烏廚房專用插座與電燈分路,需配合題意單數題及雙數題EMT管、PVC管製
作裝配位置方向不同。（每題燈控電路都相同）
