第1章屋內配線裝置器貝、符號介紹﹨∕:『了!

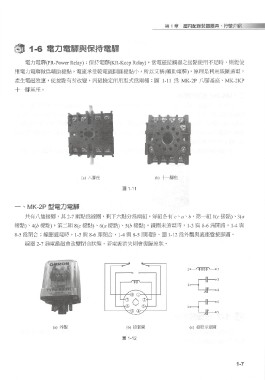

翻1﹣6電力電驛與保持電驛

電力電驛（PR﹣PowerRelay）;保持電驛（KR﹣KeepRelay）,當電磁接觸器之接點使用不足時,貝Il能使
用電力電驛做篇輔助接點,電流承受較電磁開關接點小,所以又稱（輔助電驛）。原理是利用線圈通電,

產生電磁效應,使接點有所改變,丙級檢定所用型式馬兩種:圖l﹣ll篇MK-2P八腳基座、MK﹣2KP
十-腳基座。

鑼

•驥

﹞﹄齲

﹙a）八腳座 （b）十-腳座

圖1﹣11

－、MK-2P型電力電驛
共有八隻接腳,其2﹣7兩點篇線圈,剩下六點分篇兩組,每組各有c、α、b,第-組l（c接點）、3（α

接點）、4（b接點）,第二組8（c接點）、6（α接點）、5（b接點）。線圈未通電時,l﹣3與8-6篇開路,l-4與

8﹣5烏閉合;線圈通電時,l﹣3與8﹣6即閉合,l﹣4與8-5即開路。圖l﹣l2烏外觀與底座盤接腳圖。

線圈2-7通電激磁會改變閉合狀態,若電源消失則會復歸原狀。

-- 2。-∕ww﹃-。7

-o－－－－－－－－﹁ l8 3465

8 \IJ F 】 ︾︾ ﹙c）接點示意圖
『』
6 >〒﹨
D• ﹨ D/

•[Z)

•@

﹙a）外觀 （b）接腳圖
圖1-12
