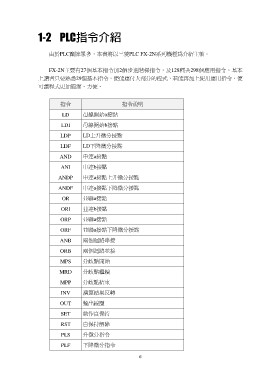

1-2 PLC

由於PLC廠牌眾多，本書將以三菱PLC FX-2N系列機種為介紹主軸。

FX-2N主要有27個基本指令加2個步進階梯指令，及128種共298個應用指令，基本
上讀者只要熟悉29個基本指令，便能應付大部分的程式，若能再加上使用應用指令，便
可讓程式更加簡潔、方便。

指令 指令說明
LD 母線開始a接點
LDI 母線開始b接點
LDP LD上升微分接點
LDF LD下降微分接點
AND 串連a接點
ANI 串連b接點
ANDP 串連a接點上升微分接點
ANDF 串連a接點下降微分接點
OR 並聯a接點
ORI 並連b接點
ORP 並聯a接點
ORF 並聯a接點下降微分接點
ANB 兩個迴路串接
ORB 兩個迴路並接
MPS 分歧點開始
MRD 分歧點繼續
MPP 分歧點結束
INV 演算結果反轉
OUT 輸出線圈
SET 動作自保持
RST 自保持解除
PLS 升微分指令
PLF 下降微分指令
