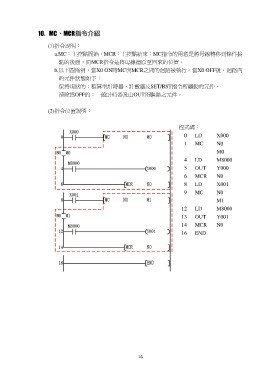

10. MC MCR
(1)指令說明：
a.MC：主控點開始，MCR：主控點結束；MC指令的用意是將母線轉移到條件接
點的後面，而MCR指令是將母線還原至回來的位置。
b.以下圖為例，當X0 ON時MC與MCR之間的迴路被執行。當X0 OFF後，迴路內
的元件狀態如下：
保持現狀的：積算型計時器、計數器及SET/RST指令所驅動的元件。
清除為OFF的：一般計時器及由OUT所驅動之元件。
(2)指令位置說明：
程式碼： X000
0 LD N0
1 MC M0
M8000
4 LD Y000
5 OUT N0
6 MCR X001
8 LD N0
9 MC M1
M8000
12 LD Y001
13 OUT N0
14 MCR
16 END
16
