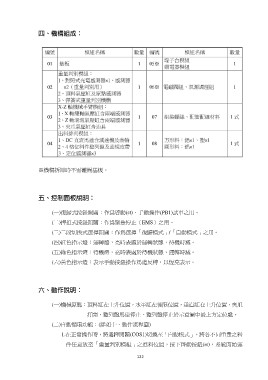

※機構拆缷時不需離開基板。

(一)復歸式按鈕開關：作為啟動(st)、手動操作(PB1)試車之用。
(二)押扣式按鈕開關：作為緊急停止（EMS）之用。
(三)二段切換式選擇開關：作為選擇「復歸模式」/「自動模式」之用。
(四)紅色指示燈：運轉燈，亮時表處於運轉狀態，待機時滅。
(五)綠色指示燈：待機燈，亮時表處於待機狀態，運轉時滅。
(六)黃色指示燈：表示手動按鈕操作馬達反轉，以恆亮表示。

(一)機械原點：頂料缸在上升位置，水平缸在後限位置，垂直缸在上升位置，夾爪
打開，整列盤馬達停止、整列盤停止於示意圖中最上方定位處。

(二)自動循環功能：(詳如十、動作流程圖)
1.在正常操作時，將選擇開關(COS1)切換至「自動模式」，將各不同重量之料
件任意放至「重量判別模組」之進料位置，按下啟動按鈕(st)，系統開始運
