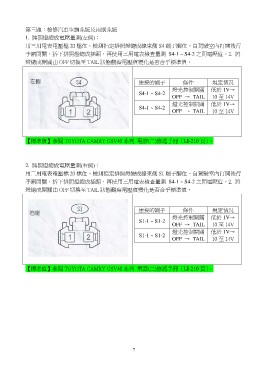

第三題：檢修汽車空調系統及雨刷系統
1. 牌照燈總成電壓量測(左側)：
用三用電表電壓檔 20 檔位，檢測指定排照燈總成線束側 S4 端子腳位。自駕駛室內打開後行
李廂開關，拆下排照燈總成插頭，再使用三用電表檢查量測 S4-1 ~ S4-2 之間電壓值。2. 將
燈總成開關由 OFF 切換至 TAIL 狀態觀察電壓值變化是否合乎標準值。
連接的端子 條件 規定情況
S4-1 ~ S4-2 燈光控制開關 低於 1V→
OFF → TAIL 10 至 14V
S4-1 ~ S4-2 燈光控制開關 低於 1V→
OFF → TAIL 10 至 14V
【標準值】參閱 TOYOTA CAMRY GSV40 系列 電器(三)修護手冊（LI-210 頁）。
2. 牌照燈總成電壓量測(右側)：
用三用電表電壓檔 20 檔位，檢測指定排照燈總成線束側 S1 端子腳位。自駕駛室內打開後行
李廂開關，拆下排照燈總成插頭，再使用三用電表檢查量測 S4-1 ~ S4-2 之間電壓值。2. 將
燈總成開關由 OFF 切換至 TAIL 狀態觀察電壓值變化是否合乎標準值。
連接的端子 條件 規定情況
S1-1 ~ S1-2 燈光控制開關 低於 1V→
OFF → TAIL 10 至 14V
S1-1 ~ S1-2 燈光控制開關 低於 1V→
OFF → TAIL 10 至 14V
【標準值】參閱 TOYOTA CAMRY GSV40 系列 電器(三)修護手冊（LI-210 頁）。
