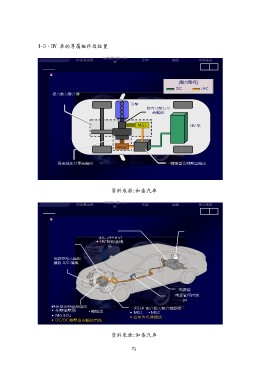

4-3、HV 車的專屬組件及位置

技術員適用 油電複合動力系 引擎 底盤 車身電器
統

[電力路徑]

: DC : AC

複合動力聯合傳

引擎

動力分配行星
齒輪組

MG1 HV 電
池

MG2

馬達減速行星齒輪組 轉換器含變壓器總成

13

資料來源:和泰汽車

技術員適用 油電複合動力系 引擎 底盤 車身電器
統

(DC 244.8 V)
• HV 接線盒總

成

• 電池智慧單元

電動變頻式壓縮
機附 A/C 轉換
器

轉換器含變壓器總成 電纜線
電源管理控制
• 升壓變壓器 • 轉換器
(H
• MG ECU
P314 複合動力聯合傳動器
• DC/DC 變壓器或輔助電瓶 • MG1 • MG2
• 油泵含馬達總成
14

資料來源:和泰汽車
